產品介紹：
過濾器，法蘭連接，ASTM標準材質。
標準不銹鋼過濾網；DN15至DN80為0.8mm孔徑，DN100至DN200為1.6mm孔徑。
另有其它孔徑和目數及monel合金過濾網可供選擇。根據需要過濾器閥帽上可鉆螺紋孔連接排污閥或排放閥。
注：如有需要可提供低溫碳鋼過濾器。
口徑和管道連接
DN15,20,25,32,40,50,65,80,100,125,150和200
標準法蘭GB/T、ANSI Class 150和300，JIS/KS20。
國標過濾器/GB FILTER
可選件過濾網
|
不銹鋼過濾網 |
孔徑 |
1.6mm（DN15至DN80） 3mm（DN15至DN200） |
|
目數 |
40,100,200 |
|
|
Monel合金過濾網 |
孔徑 |
0.8mm（DN15至DN80） 1.6mm（DN100至DN200） 3mm（DN15至DN200） |
|
目數 |
100 |
排污閥或排放閥接口
閥帽上可鉆以下口徑螺紋孔以便安裝排污閥或排放閥。
|
過濾器口徑 |
排污閥 |
排放閥 |
|
DN15 |
1/4″ |
1/4″ |
|
DN20和DN25 |
1/2″ |
1/2″ |
|
DN32和DN40 |
1″ |
3/4″ |
|
DN50和DN125 |
11/4″ |
3/4″ |
|
DN150和DN200 |
2″ |
3/4″ |
限制條件
|

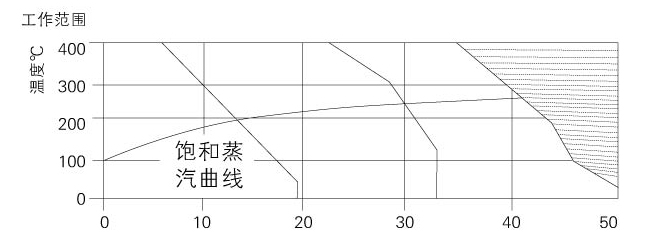

閥體設計條件 |
最大設計溫度 |
最大冷態測試壓力 |
最小工作溫度 |
|
PN20/ANSI 300 |
400℃ |
76barg |
0℃ |

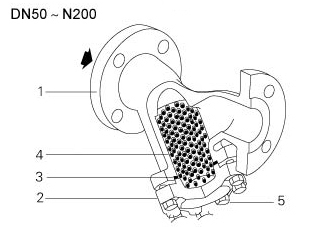

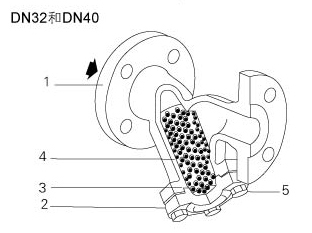

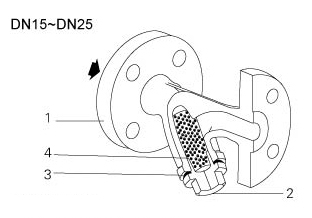

材質
|
序號 |
部件 |
材質 |
|
1 |
閥體 |
碳鋼 |
|
2 |
閥帽 |
碳鋼 |
|
3 |
閥帽墊片 |
加強型片狀石墨 |
|
4 |
過濾網 |
不銹鋼 |
|
5 |
螺栓 |
不銹鋼 |
訂購說明
DN40過濾器，ANSI 300法蘭連接，0.8mm孔徑不銹鋼過濾網。
Kv值
口徑
Calibre
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
孔徑
0.8,
1.6,
3mm
5
8
13
22
29
46
72
103
155
237
340
588
目數
40,
100
5
8
13
22
29
46
72
103
155
237
340
588
目數
200
4
6
10
17
23
37
58
83
124
186
268
464
轉換公式Cv（UK）=Kv×0.97 Cv（US）=Kv×1.17

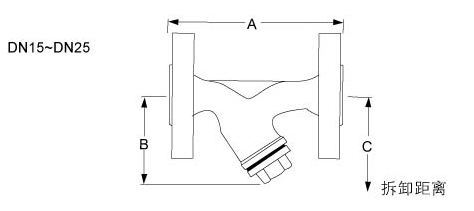

外形尺寸和重量/Prime out-form dimensions and weight
口徑
Calibre
ANSI 150
A
ANSI 300
A
JIS/KS 20
A
B
C
過濾網面積
cm2
重量
Weight
DN15
120
127
126
70
110
27
2.1
DN20
144
150
150
80
130
43
2.9
DN25
154
160
159
95
150
73
3.8
DN32
180
180
178
130
235
135
6.5
DN40
200
208
202
146
260
164
9.0
DN50
230
240
232
180
320
251
10.5
DN65
290
289
278
200
325
327
17.5
DN80
310
311
297
205
330
361
24.0
DN100
351
351
333
255
405
545
30.0
DN125
401
401
383
315
510
843
49.0
DN150
473
478
467
345
560
1117
68.0
DN200
593
600
577
440
710
1909
128.0
安裝
過濾器應按閥體上流向箭頭所示安裝在水平或流向向下的垂直管道上。應用于蒸汽或氣體的水平管道上時，過濾器閥體應保持水平面位置，而在液體系統中閥體應為垂直向下位置。維護
壓力
在進行任何維修工作之前，請確保過濾器前后截止閥已關閉，管道中無壓力，這可簡單的通過安裝DV泄壓閥（詳見單獨的資料）實現。不要認為壓力表指示為零時就已全部泄壓。
溫度
關閉前后截止閥，并待過濾器冷卻至常溫后再進行操作以避免燙傷。必要時應著安全裝置，包括戴安全眼鏡。
處理
本產品可再循環。處理得當無生態問題。
備件

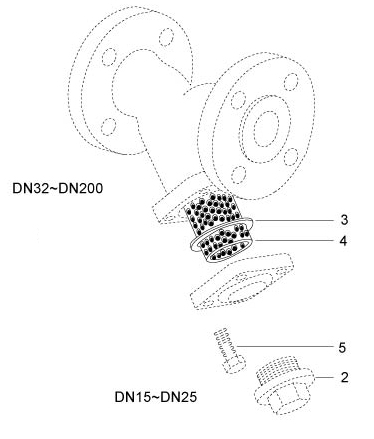

圖中實線所示為可供備件，虛線所示不屬備件供應范圍。可供備件
過濾網
（標明材質、孔徑或目數及過濾器口徑）
閥帽墊片 DN15至DN100 3件套
DN125至DN200 1件
訂購備件
請按上表中描述訂購備件并標明過濾器型號、口徑及所需的過濾網孔徑或數目。
例：DN50 ANSI300過濾器的不銹鋼過濾網，0.8mm孔徑。

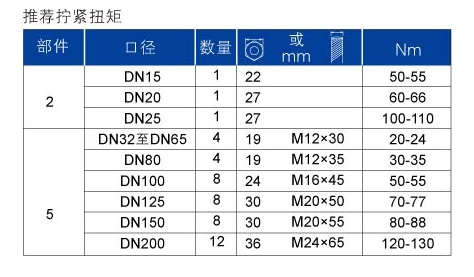

注：更換過濾器閥帽時，需在螺紋上涂上防粘劑，并確保墊片表面的清潔。
